220V Consumo di energia Valvola in ottone a due vie per condizionamento d'aria Valvola a sfera motorizzata in PVC
Dettagli:
| Luogo di origine: | Fujian, Cina |
| Marca: | ELSONIC |
| Numero di modello: | QB03A |
Termini di pagamento e spedizione:
| Prezzo: | $15.00 - $42.00/units |
|---|---|
| Imballaggi particolari: | Valvola a sfera motorizzata 1 UNITA/SAGLEZA DELLA CASTELLA: 11*12,5*7,5CM 20 UNITA/SAGLEZA DELL'ACCO |
| Termini di pagamento: | T/T, L/C, D/P D/A, MoneyGram, carta di credito, PayPal, Western Union, contanti, riserva |
| Capacità di alimentazione: | 100000 unità/unità al mese |
|
Informazioni dettagliate |
|||
| Applicazione: | Generale | Dimensione della porta: | 1/2" |
|---|---|---|---|
| Materiale: | Altri prodotti | Potenza: | Fabbricazione a caldo |
| Temperatura dei media: | Temperatura alta, temperatura media, 5~95C | Pressione: | Pressione media |
| Struttura: | BALL, ON/OFF | Mediatiche: | Acqua, acqua |
| Nome del prodotto: | Valvola a sfera motorizzata | Tipo: | Valvole per sistemi HVAC |
| Consumo di energia: | Fornitore di alimentazione 220V, 24V | Materiale del corpo della valvola: | Altri prodotti |
| Colore: | Blu | Tempo di chiusura della valvola: | < 9S |
| sise: | DN20,DN25,DN32,DN40,DN50 | Porto: | Xiamen, Cina (continente) |
Descrizione di prodotto

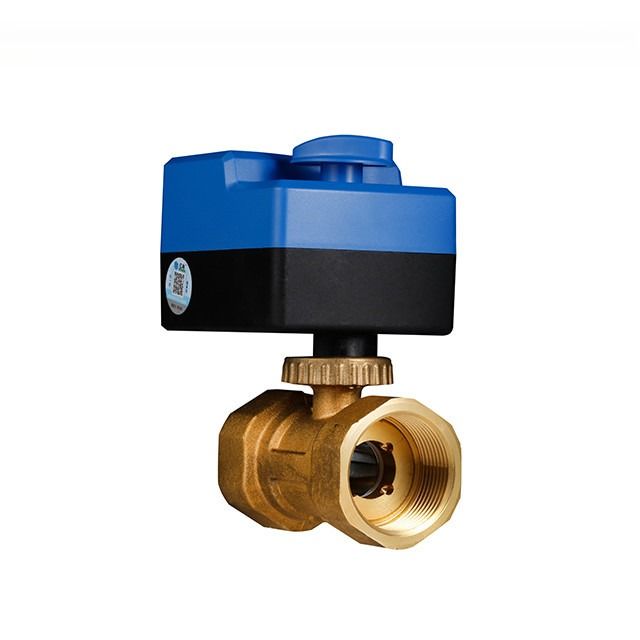

Valvole a sfera motorizzate della serie QB

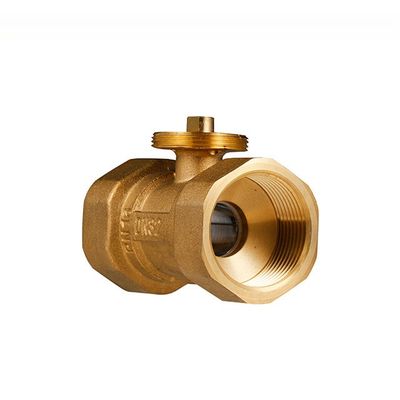

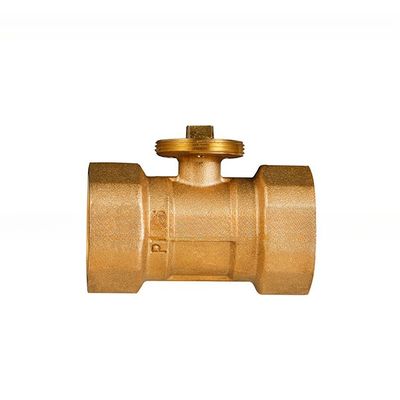

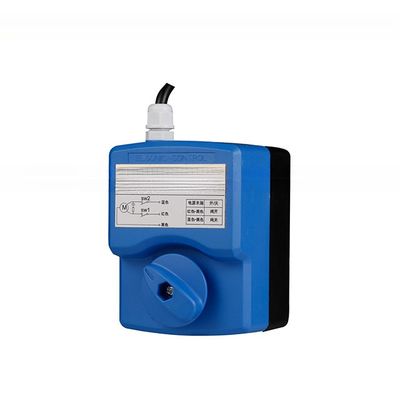

La valvola a sfera motorizzata della serie QB, che è composta da attuatore e corpo della valvola, è utilizzata per controllare il sistema idrico HVAC.E i contatti di limite incorporati rendono la valvola di potenza fuori quando la valvola aperta o chiusaE il corpo della valvola è forgiato in ottone, che è adatto per la valvola a sfera motorizzata in aria condizionata.
Nota:Generalmente, la valvola è installata in posizione normalmente aperta.
Fornitore di alimentazione: | AC220V ± 10%, AC24V± 10%,50/60 Hz |
| Consumo di energia: | 2VA ((solo quando la valvola è chiusa o aperta) |
| Tipo di motore: | Motore sincrono/reversibile |
| Tempo di funzionamento: | 60/100 |
| Torsione di uscita: | 4N.M(QB02A) 8N.M(QB03A) |
| Distanze: | 700 |
| Pressione nominale: | 1.6Mpa |
| Temperatura media: | 2 ~ 90°C |
| Medio di lavoro: | Acqua di raffreddamento/acqua calda o 50%EG |
Metodo di connessione: | Filtro di tubo G |
Dimensione e numero di modello
Schemi elettrici
Vista sezionale
Manipolazione semplice delle eccezioni:
Codice | Gestione delle eccezioni | Motivo | Manipolazione |
01 | La valvola aperta e quella chiusa sono in posizione opposta. | Il cablaggio e' sbagliato. | Per cambiare il cablaggio della valvola aperta e della valvola chiusa. |
02 | L'attuatore non funziona. | Il cablaggio è sbagliato o il circuito è bruciato o c'è acqua nell'attuatore o il motore è danneggiato. | Controlla l'alimentazione, il circuito e il termostato. |
Sostituisci l'attuatore. | |||
03 | Le connessioni dei fili sono rotte. | Il filo di connessione non e' abbinato, o l'installazione e' irregolare, o la forza e' troppo forte. | sostituire il corpo della valvola. |
04 | La valvola non può aprirsi o chiudersi completamente. | Tubi ostruiti o scarsa qualità dell'acqua. | Pulire i detriti nei tubi o installare un pre-filtro. |
Avvisi di installazione
1.L'attuatore deve essere installato sulla linea orizzontale.
2.Non esercitare troppa forza sull'attuatore durante l'installazione.
3.Il filo per il collegamento della valvola deve essere il filo di tubo internazionale standard (G).
4.Mantenere pulite la valvola e i tubi prima dell'installazione.
5La valvola e i tubi possono essere installati orizzontalmente o verticalmente, ma non in posizione inversa.
6.Per assicurarsi che i tubi e la valvola mantengano il calore, ma non tenere l'attuatore all'interno dello strato di isolamento
